DUV 11.3
Der UV-Monitor DUV11.3 bietet eine kostengünstige Möglichkeit zur Erfassung der UV-Bestrahlungsstärke. Das Gerät ist zum Schalttafeleinbau vorgesehen. Die Bedienung erfolgt über an der Frontplatte angeordnete Drucktaster.
Datenblätter und Informationen
Allgemeine Merkmale
Der Signalmonitor DUV 11.3 ist in Verbindung mit UV-Sensoren verschiedener Bauarten für die Überwachung von UV-Strahlungsquellen vorgesehen. Je nach Sensortyp und Auswahl im Gerätemenü wird die gemessene Bestrahlungsstärke relativ in Prozent oder absolut in W/m² bei Verwendung kalibrierter Sensoren angezeigt. Das Anzeigedisplay verfügt über eine Hintergrundbeleuchtung zur besseren Ablesbarkeit.
TECHNISCHE DATEN
| Parameter | Wert |
|---|---|
| Gewicht | Ca. 250 g |

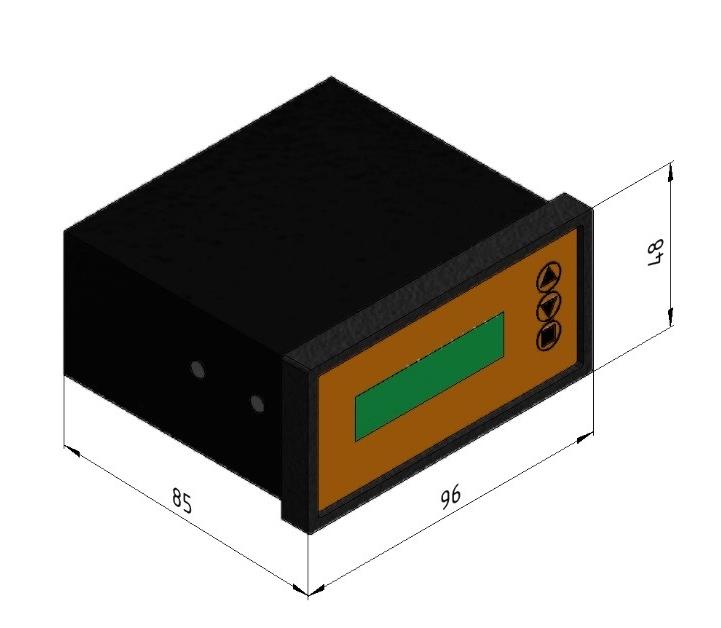

| Abmessungen (B x H x T) | 96 mm x 48 mm x 90 mm (inkl. Anschlussklemmen) |
| Schalttafelausschnitt (B x H) | 92+0,6 mm x 48+0,6 mm |
| Versorgungsspannung | 115 / 230 V AC, 50/60 Hz, max. 0,1 A |

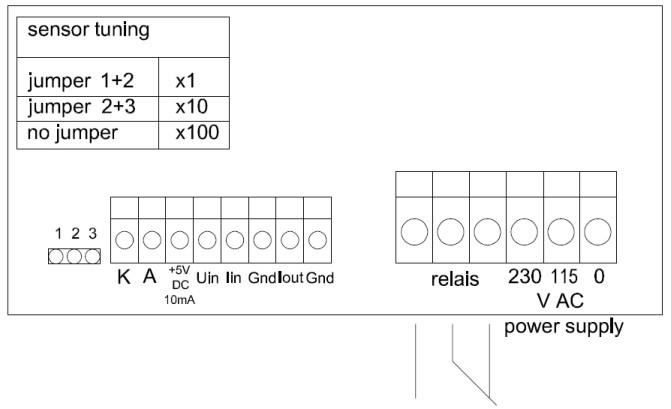

| Eingänge | 1 Analogeingang zum Anschluss von UV-Photodioden; 1 Analogeingang 0…5 V DC für Sensoren mit interner Verstärkung; 1 Analogeingang 4…20 mA (zusätzliche Versorgungsspannung ist erforderlich); jeweils immer nur ein Sensor anschließbar! |
| Ausgänge | 1 Relais-Schaltausgang mit Umschaltkontakt, 230 V / 6 A, potentialfrei; 1 Analogausgang 4…20 mA |
| Betriebstemperaturbereich | 0 … 50 °C |
| Umgebungsbedingungen | Relative Feuchte < 90% (keine Kondensation oder korrosive Atmosphäre) |
