DUV 11.8
Der UV-Monitor DUV11.8 bietet eine kostengünstige Möglichkeit zur Erfassung der UV-Bestrahlungsstärke. Die Leiterplattenbaugruppe ist zur Montage hinter einem Frontplattenausschnitt vorgesehen. Die Bedienung erfolgt über an der Frontplatte angeordnete Drucktaster.
Datenblätter und Informationen
Allgemeine Merkmale
Der Signalmonitor DUV 11.8 ist in Verbindung mit UV-Sensoren verschiedener Bauarten für die Überwachung von UV-Strahlungsquellen vorgesehen. Je nach Sensortyp und Auswahl im Gerätemenü wird die gemessene Bestrahlungsstärke relativ in Prozent oder absolut in W/m² bei Verwendung kalibrierter Sensoren angezeigt. Das Anzeigedisplay verfügt über eine Hintergrundbeleuchtung zur besseren Ablesbarkeit.
TECHNISCHE DATEN
| Parameter | Wert |
|---|---|
| Gewicht | Ca. 250 g |
| Abmessungen (B x H x T) | 104 mm x 64 mm x 48 mm (ohne Frontrahmen) |
| Versorgungsspannung | 115 / 230 V AC, 50/60 Hz, max. 0,1 A |

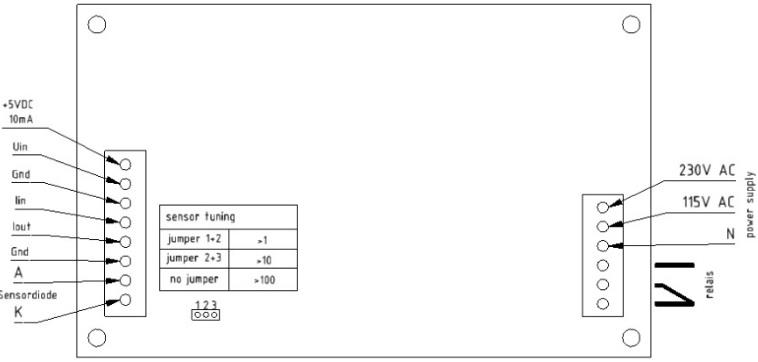

| Eingänge | 1 Analogeingang zum Anschluss von UV-Photodioden; 1 Analogeingang 0…5 V DC für Sensoren mit interner Verstärkung; 1 Analogeingang 4…20 mA (zusätzliche Versorgungsspannung ist erforderlich); jeweils immer nur ein Sensor anschließbar! |
| Ausgänge | 1 Relais-Schaltausgang mit Umschaltkontakt, 230 V / 6 A, potentialfrei; 1 Analogausgang 4…20 mA |
| Betriebstemperaturbereich | 0 … 50 °C |
| Umgebungsbedingungen | Relative Feuchte < 90% (keine Kondensation oder korrosive Atmosphäre) |
